2-5-4推薦的回流焊曲線
適用于Sn63∕Sn62-Ag2焊膏

1) 預熱區(Preheat) 最大溫升為 2.5℃/s 升溫過快將產生錫珠。
2) 保溫區(Soak) 溫度 149-180℃/s 時間 60-90S? 最大溫升 2.5℃/s。
3) 回流區(Reflow) 最高溫度215-235℃ 180℃以上時間 45-60S
4) 冷卻區(Cool down) 最快溫降為 4℃/s。
(注:最佳回流溫度曲線,因基板及回流焊設備性能不同而有所差異。請依據使用的基板與回流焊設備確認實際的溫度曲線。推薦環境參數為,溫度25±2℃,濕度45%-65% .)

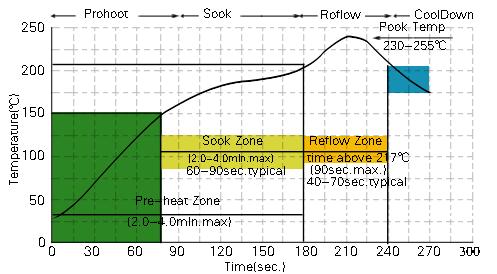

2-5-5推薦的回流焊曲線適用于WH-326 WH-373焊膏

1) 預熱區(Preheat) 最大溫升為 2.5℃/s 升溫過快將產生錫珠。
2) 保溫區(Soak) 溫度 150-210℃/s 時間 60-90S? 最大溫升 2.5℃/s。
3) 回流區(Reflow) 最高溫度230-255℃ 217℃以上時間 40-70S
4) 冷卻區(Cool down) 最快溫降為 4℃/s。
注意:最佳回流溫度曲線,因基板及回流焊設備性能不同而有所差異。請依據使用的基板與回流焊設備確認實際的溫度曲線。推薦環境參數為,溫度25±2℃,濕度45%-65% .)
2-3-5 WH-138G-M Sn42Bi58回流溫度曲線圖

1) 預熱區(Preheat) 最大溫升為 2.5℃/s 升溫過快將產生錫珠。
2) 保溫區(Soak) 溫度 150-210℃/s 時間 60-90S? 最大溫升 2.5℃/s。
3) 回流區(Reflow) 最高溫度230-255℃ 217℃以上時間 40-70S
4) 冷卻區(Cool down) 最快溫降為 4℃/s。
注意:最佳回流溫度曲線,因基板及回流焊設備性能不同而有所差異。請依據使用的基板與回流焊設備確認實際的溫度曲線。推薦環境參數為,溫度25±2℃,濕度45%-65% .)
